HDMI光纤线DVI光纤线传输中如何解决EDID常见问题

发布时间 :2020-04-02 16:43作者 :华光昱能

在音视频信号传输中,一些使用HDMI光纤线传输方案和DVI 光纤线传输方案的项目现场,出现与 EDID 通信相关的问题非常常见。表现形式就是:屏上无图像显示,或有图像存在但图像扭曲、模糊或无法填满屏幕。
如何现场有效判断音视频信号传输中出现EDID 常见的一些问题,并快速成功解决这些问题呢?以下有几点建议,仅供业内诸君参考

一、信号源通过长距离 HDMI 光纤线或 DVI 光纤线与显示设备连接。出现“完全看不到图像,或者图像看上去是低分辨率显示,又或者图像模糊、被拉伸过、不能填满屏幕等”症状。
像这种情况,在现场和 HDMI 和 DVI 信号打交道的集成商非常清楚 TMDS 视频线路内的信号损失对图像质量产生的巨大影响。长距离电缆传输、不良连接、使用直通连接器延长电缆、在信号路径中级联多个设备以及其它因素都会造成信号衰减。同样,信号完整性问题也可能影响 DDC 和 HPD 线路,以及影响图像显示的可靠性。通过 DDC 和 HPD 的信号本质上遵循 TTL 二进制逻辑。
根据 HDMI 和 DVI 规范,如果检测到的电压降到 0 ~ 0.8 V 的范围内,则被认为是“低电平”信号。如果检测到的电压在 2.0 ~ 5.3 V 范围内则被认为是“高电平”信号。长距离电缆会导致逻辑信号向下漂移,很可能导致预期的高电平信号在接收端被误译。由长距离 HDMI 电缆传输导致的 HPD 信号损失所产生的影响。来自接收器的信号在到达信号源时已失去了太多的电压,检测到的信号电压已经低于 HPD 所定义的高电平电压。结果,信号源请求显示设备的 EDID 信息失败,握手进程终止。类似的问题在使用信号延长器时便会发生。即使 DDC 或 HPD 线路受到影响,由于处理 TMDS 视频线路的方式不同,这些信号可能仍旧是完整的。如果握手失败,许多信号源是无法输出视频的,但 PC 通常会以默认的低分辨率,如 1024x768 输出,以确保用户仍能够使用 PC 工作。这种情况下,当你手动配置 PC 的输出分辨率时,只有几种低分辨率可供选择。
为了防止 DDC 和 HPD 信号衰减,可以采用和保持完整的数字信号的方法来实现,比如使用的线缆尽可能的短,确保连接是牢固可靠的,尽可能减少链路中的断点来简化信号路径。
信号测试发生器可用于测试 TMDS 视频线路的完整性。如果查出 TMDS 线路是好的,那么 EDID 管理设备在系统修改不可行或不方便时即能提供快速有效的解决方案。典型的做法是,将该设备短电缆连接到信号源的输出端。EDID 管理设备自动地管理与信号源的 EDID 通信,实际上这个设备就是模拟接收器的功能。然后信号源输出内容至EDID 管理设备,EDID 管理设备再将信号传送到显示设备。EDID 管理器 (EDID Minder) 使用预存储的 EDID 信息表来实现与信号源的 EDID 通信,信息表中有各种包含或不包含音频的分辨率可供用户选择,以匹配显示设备的物理或首选分辨率。EDID 管理器构建于 EDID 仿真的基础之上,允许配备 EDID 管理功能的设备发起与显示设备的握手来接收其 EDID。这些信息首先被存储下来,然后再传递给信号源。这样可以减少确定显示器最佳分辩率时的不确定性因素。EDID 管理设备通过保持和信号源更紧密的 EDID 通信提高了系统的可靠性,并消除了通过延长电缆或信号路径中连续的设备发送 HPD 和 DDC 信号时的不确定性。一般建议在距离信号源尽可能近的地方传送 EDID。其它需要考虑的因素:由于电磁/射频干扰、接地回路及更多因素引起的信号衰减可能使电压上升,潜在地导致低电平逻辑信号被误测。当用于延长 HDMI 或 DVI 信号的 CAT5 电缆和其他电缆混在一起时,或是离电源很近时,建议使用屏蔽线缆和连接器来防止电磁/射频干扰。

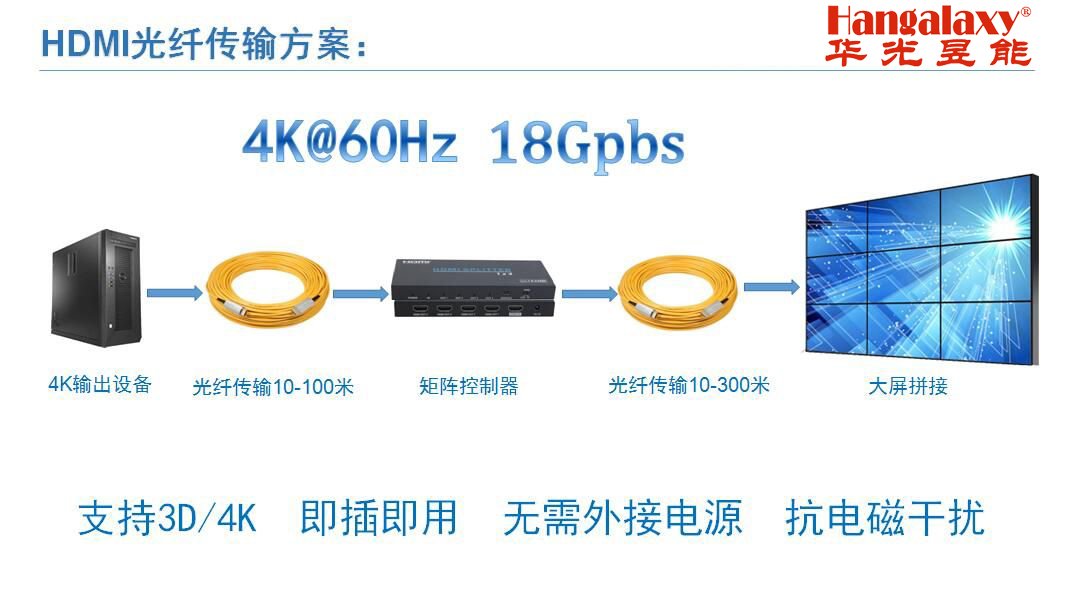

当然,还有更好的推荐解决方案就是选择华光昱能Hangalaxy品牌的HDMI光纤线DVI 光纤线,一条线两个接口,传输4K等高清信号15-300米距离,即插即用,强抗电磁信号等环境干扰,不惧与强电一起布线。而且在出厂时,华光昱能HangalaxyHDMI光纤线和DVI 光纤线的 source 端接头里已经设置有通用设备的EDID信息,这样既能确保高清信号达到更长的传输距离,又能避免显示设备 EDID 读取出错,省心省力,既让现场施工取得高效能,又确保信号传输的高稳定。




二、带 EDID 管理的音视频设备安装投入使用时,出现“屏幕上的图像显示没有问题,但图像的分辨率似乎不匹配此显示器,看起来有点模糊、扭曲或无法填满整个屏幕”等症状。
当前许多类型的视音频产品均具有 EDID管理功能例如华光昱能Hangalaxy品牌的HDMI切换器、矩阵切换器、HDMIDVI视频信号处理器,以及长距离高清信号传输的 HDMI一体化光纤线或 DVI 一体化光纤线
具有 EDID 管理的这些产品在出厂时就带有默认的预存储 EDID 设置,分辨率广泛兼容通用显示设备。这些默认设置可通过保持和信号源紧密的 EDID 握手提高系统的可靠性,并消除设备发送 HPD 和 DDC 信号时的不确定性,确保可靠的图像显示。在设置 EDID 管理特性时,让它捕获来自显示设备的 EDID信息,然后将其传送到信号源。另一种选择是,在显示设备的首选或物理分辨率下,设置 EDID 管理以传送预存储的 EDID 信息。
如果 PC 这类信号源的显卡无法辨识、接受预存或捕获EDID 中的分辨率,就可能发生图像模糊、扭曲或无法填满屏幕等问题。在这种情况下,只有正确地设置 EDID 管理,才能很好解决这个问题。要意识到蓝光播放器通常不仅仅输出 HDTV 分辨率。如果与 EDID 管理设置的是计算机分辨率的设备连接,播放器则非常有可能发送一个普遍与接收器兼容的低分辨率输出。

三、缓慢或不可靠的信号源切换的系统场景:1、 低成本的 HDMI 或 DVI 切换器用于音视频系统;2、系统设计包含多个HDMI 或 DVI 信号源,直接连接至显示设备的输入端。出现了“信号源间的切换速度慢”等症状。
对于某些显示器来说,与一些信号源设备配合使用时内置式切换甚至是不可靠的。低成本的HDMI 或 DVI 切换器处理信号源间的切换只是通过简单地断开信号线路如TMDS 视频、DDC 和 HPD 的连接实现的,选择一路输入后线路重新建立连接时,必须重新启动显示器和最新选择的信号源设备之间的 EDID 信息交换。这个过程一定会导致一定程度的切换滞后。如果新信号源向显示设备发送不同的分辨率或色彩空间,那么切换的延时可能要被延长。在显示设备的内置 HDMI 或 DVI 输入之间进行切换时,切换滞后的情况尤其明显。此外,显示设备也许仅通过切换先前信号源的TMDS 或DDC线路来处理一个新的输入选择,但对 HPD 线路不做任何处理。这便容易产生问题,因为一些信号源在发送视频之前需要感应到 HPD 信号。在这种情况下,显示设备在重启电源之前没有任何图像显示。
推荐的解决方案就是:尽可能避免使用显示设备的内置切换功能,改为使用一台带 EDID 管理功能的切换器,切换器内的 EDID 管理通常能确保信号源使用一致的信号分辨率和色彩空间,这样可通过与每个连接的信号源交换 EDID 来加快切换速度。HPD 和 DDC 线路也从不会断开,所以无论切换器当前选择哪路输入,信号源都会连续不断地输出视频,这就使信号源间的切换更加迅速。

四、图像在某些显示器上看起来很好,但在其它显示器上却出不了效果。比如:使用一台具有 EDID 管理功能的矩阵切换器,几个显示设备都能可靠地显示高清信号源内容。当显示设备为 LCD 平板显示器,由720p 和1080p 型号组合而成,图像在720p的屏幕上看起来很好,但是在1080p的平板显示器上则不够清晰。
出现这种情况,是因为具有EDID 管理功能的矩阵切换器与切换器的相似之处在于,EDID 被传送至与一路输入连接的每个信号源。矩阵切换器内的 EDID 管理功能在管理信号源和多个不同显示设备之间的分辨率兼容性方面是非常有效的。
那么,使用矩阵切换器的EDID 管理功能时,普遍的正确做法是:先确定将会和某个输入建立连接的所有显示器的分辨率,然后再确定它们之间的最高通用分辨率。以此分辨率为基础,将预先存储或从显示器捕获的 EDID 传送给信号源,这样信号源的输出就可以兼容所有的显示器了。
