广东广播电视台使用Hangalaxy KVM传输系统打造4K视界

发布时间 :2018-10-23 16:45作者 :华光昱能

广东广播电视台使用华光昱能Hangalaxy品牌4K光纤KVM信号远距离传输系统打造4K超高清高端后期制作系统,用全新视界带来的全新颠覆式享受,在业界的4K超高清电视应用与转型升级中拔得头筹,标志着广东在全国率先迎来了4K超高清时代。
广东广播电视台项目也是华光昱能Hangalaxy品牌继山东电视台、云南省广播电视局之后,在广电领域又一次成功荣膺的经典案例。
此次广东广播电视台项目,华光昱能Hangalaxy品牌4K光纤KVM信号远距离传输系统具体运用在台内后期剪辑、调色、包装等制播流程的4K超高清信号传输。

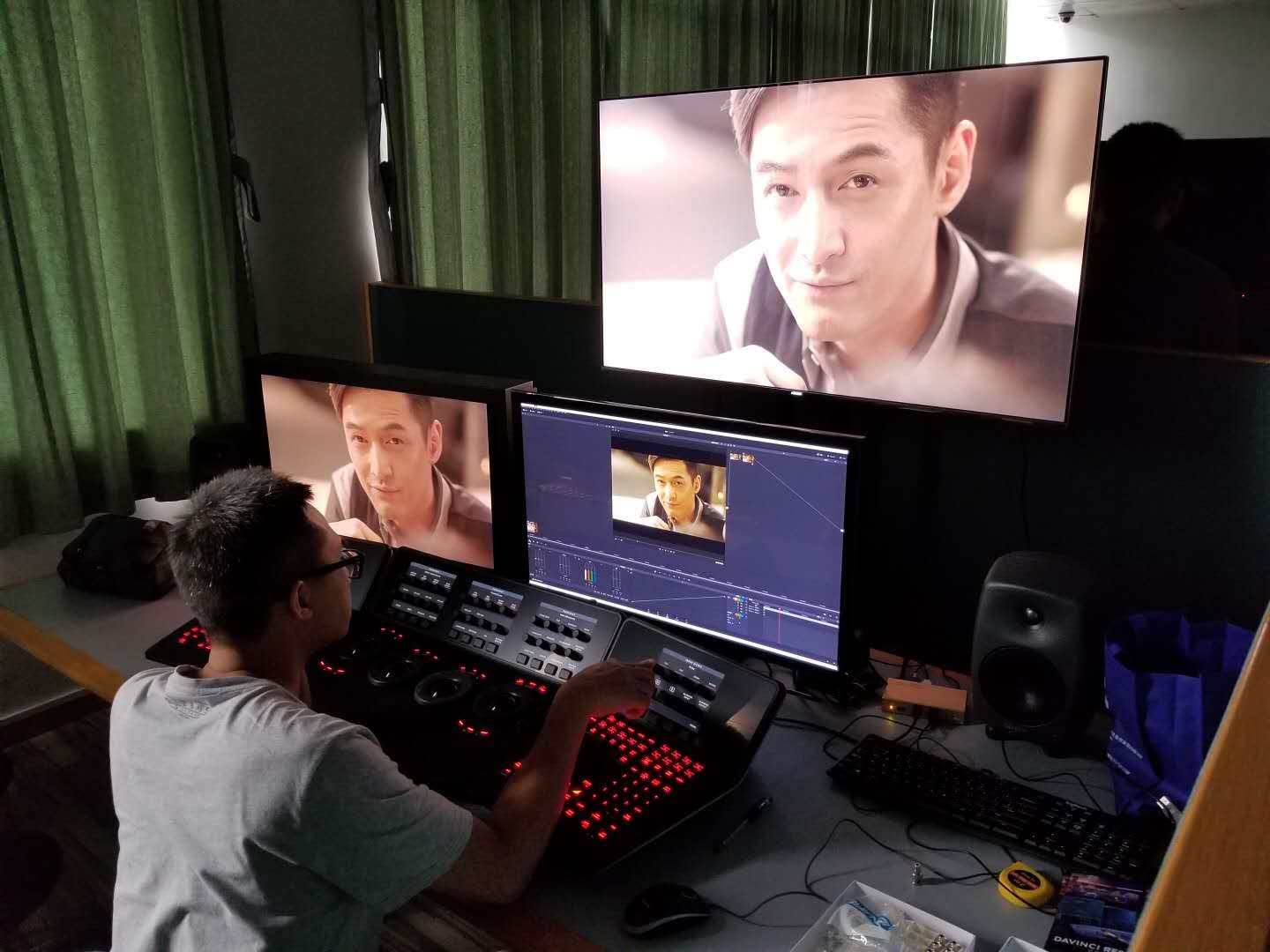

下图为广东广播电视台后期制作场景



一、项目组对4K信号传输的极致要求
画面音色的高端质感和表现力,一直是广播影视技术追求的重要目标。这次广东台的4K超高清高端后期制作系统包括4K高端调色系统、4K特效系统、4K剪辑系统等,是广播电视领域继数字化、高清化之后又一次重大技术变革,主要针对那些高定位、大制作的精品节目。


在这次4K超高清高端后期制作上,首当其冲要解决的重大技术难题就是巨大数据量导致的数据存储和传输困难。因为4K每一帧的数据量都达到了50MB,再加上三维模型、颜色调整等特效合成效果,各种素材资源的剪辑拼接以及视频的渲染、采集、发布等过程,都会产生庞大的数据量。
巨大的数据量不仅考验传输带宽,还挑战传输速率。为了在后期剪辑、调色、包装等制播工艺上,更好地呈现4K的宽色域与高动态,确保60P帧率播放能圆满负荷高强度的数据运行,此次广东广播电视台对传输设备的高稳定、零迟缓、零失帧、强抗干扰等技术要求都极其严苛,以便能完美打造沉浸式、交互式的高端视觉享受。
本次应用在广东广播电视台项目上的Hangalaxy 4K@60Hz光纤KVM信号远距离传输系统是一款保密性强、监管效能高的电脑终端远程操控解决方案。每套传输系统的核心技术产品包括KVM光纤延长器终端盒USB3.0高速数据线、HDMI2.0传输系统。

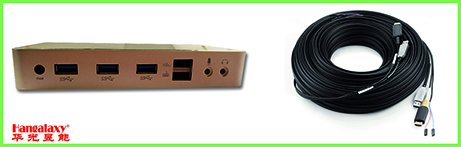

下图为Hangalaxy 4K光纤KVM传输系统核心产品

该方案兼顾了远程、效率和成本。服务器集中摆放在中心机房,主机与操作终端用户间通过两条光纤线进行数据传输:一条40米的HDMI2.0传输系统,直连主机及KVM延长器终端,实现4K@60Hz超高清视频传输;另外一条是40米的USB3.0高速光纤数据线,直连了主机和KVM延长器终端,终端连接鼠标键盘,操作键鼠远程编辑,与操作手提电脑无异。
Hangalaxy 4K光纤KVM信号远距离传输系统最大的特点是:
1、利用USB3.0高速光纤数据线高达5 Gbps 传输速率;远距离操作无延迟。
2、实现4:4:4,4K@60Hz超高清视频显示,同步分屏显示。
3、支持高保真立体声,信号无迟缓。
4、控制信号、音视频信号采用光纤传输,强抗电磁、射频信号干扰,实现最远100米传输距离,操作高效流畅。
5、兼容各种USB设备。
6、实现对U盘、移动硬盘等储存设备的屏蔽,可进行读写控制。
7、集成远程开关,可实现终端对主机进行开/关机和LED显示等操作。
8、即插即用,无需专用驱动,支持热插拔,过电流保护等。

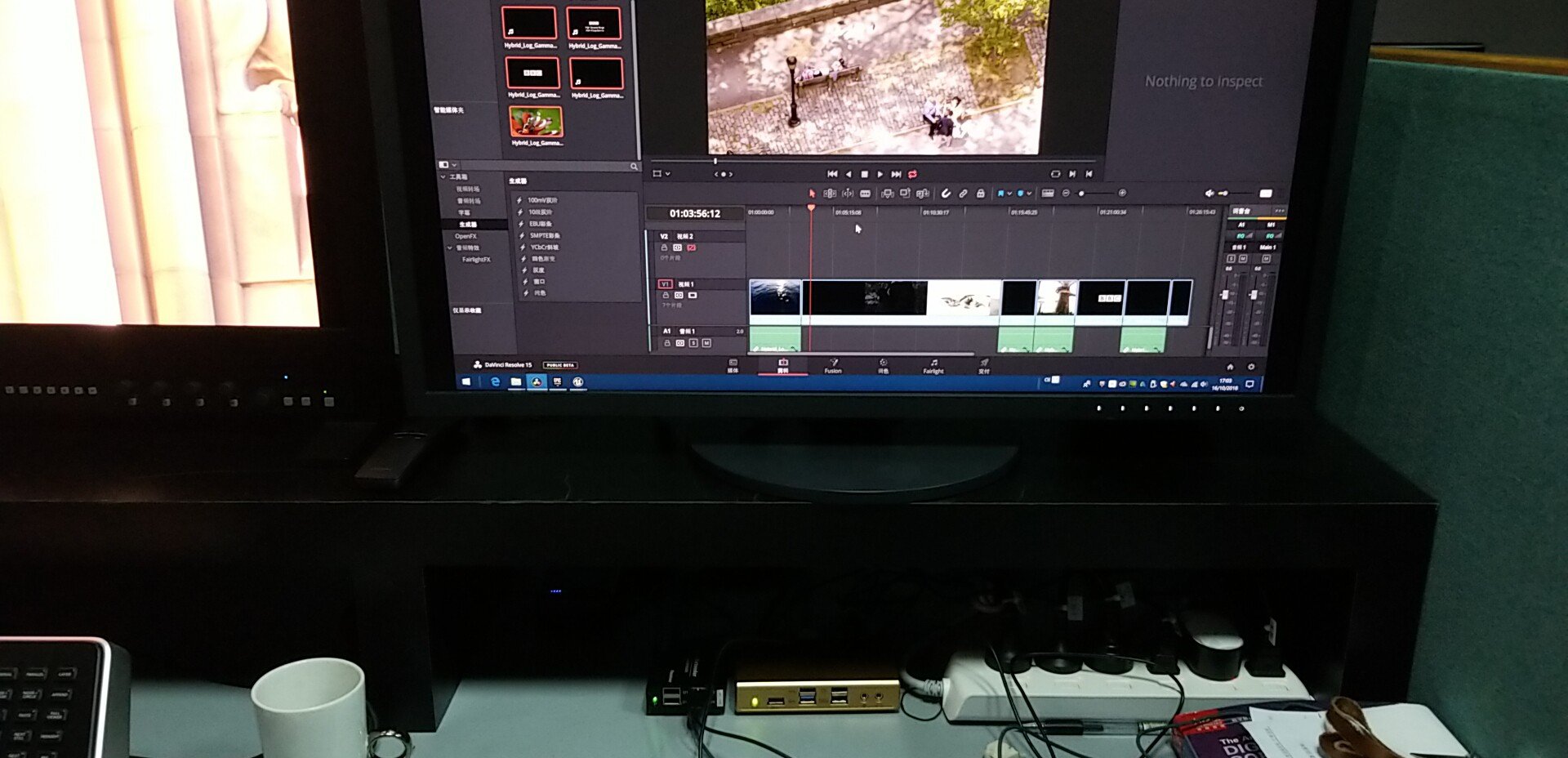

上图为广东广播电视台4k高端后期制作系统工作室一隅
这套 4K光纤KVM信号远距离传输系统能有效实现4K信号100米传输距离零迟缓、零掉帧;能有效防止病毒攻击及防盗,降低用户运营风险;有利于改善用户使用环境,提高管理效率,有效节约电能;能充分满足用户对于远距离控制、监控效果、高清信号传输、能耗、安全、环保、易用等诉求需要。
三、未来与思考
在电视发展史上,分辨率一直主导电视的更新换代。2013年全球影视技术高速发展,带来全流程的4096×2160分辨率图像拍摄制作,为电视节目制作领域开辟了4k超高清创作空间。2014年韩国第一个开通了4K超高清频道,之后欧洲、北美、韩国、日本等广播电视播出机构和网络运营商,基于有线、卫星以及IPTV平台陆续开播4K超高清频道。这几年,广东大力推动实施4K影视网络应用与产业发展,广东4K产业链也以全新方式进行实质化大集结。
最近两年,8K无疑是非常热门的话题,8K显示商业化进程更是突飞猛进。2017年,电视机厂家开始络绎推出8K电视机,2018年在InfoComm展会也见到8K投影机相继推出。 今年12月日本的一些电视台即将向公众提供8K电视信号,即将到来的2020年东京奥运会将全面提供8K在内的公共信号。 8K信号的翅膀飞的太快了,不足之处是8K信号处理设备的面市却步伐不快,相对滞后。
目前专业及民用市场8K信号的接口主要集中在HDMI2.1、DP1.4和V by One @US 接口上。光通讯技术的导入对解决信号传输的带宽和传输距离已经不是问题,8K的48Gbps带宽在光通讯就是小菜一碟,目前光通讯的技术运用已经是400Gbps/800Gbps的了。接口标准的争夺才是超高清信号运用实施的关键。
来自光通信企业的深圳华光昱能科技有限公司Hangalaxy品牌,推出了HDMI/DP/DVI/USB3.0等多款接口的光纤传输系统,面市已经4年多了,超过2千个大型项目运用在市场树立了美誉和口碑,在这两年陆续推出8K@60HZ分辨率的DP1.4光纤线和HDMI2.1光纤线, 配合USB3.0高速光纤数据线,解决了高端客户对超高分辨率和极速操控的需求。
华光昱能公司一直在光纤传输领域,潜心发力技术创新产品和技术解决方案。未来已来,惟有坚持“拒绝平庸,追求卓越”的初心,立志倡导品牌态度、产品价值,方能在4K/8K革命大潮中把握机遇、从容应对挑战。
