PLC光分路器是基于平面光波导技术和高精度对准制程的光功率分路器，能将一路或两路光均匀地分成多路光，通常用lxN或2xN表示。分光的功能通过芯片集成方式一次完成，芯片两端再通过耦合输入和输出的光纤阵列实现光纤连接。

特性

低插入损耗

低偏振损耗

宽的工作波长

宽的操作温度

高稳定性和可靠度

符合国际标准Telcordia GR-1209及GR-1221标准

符合国家标准YD/T 2000.1-2009标准(通过泰尔产品认证)

PLC光分路器主要应用于:光纤接入网；无源光纤网络；有线电视网络；数字通信。

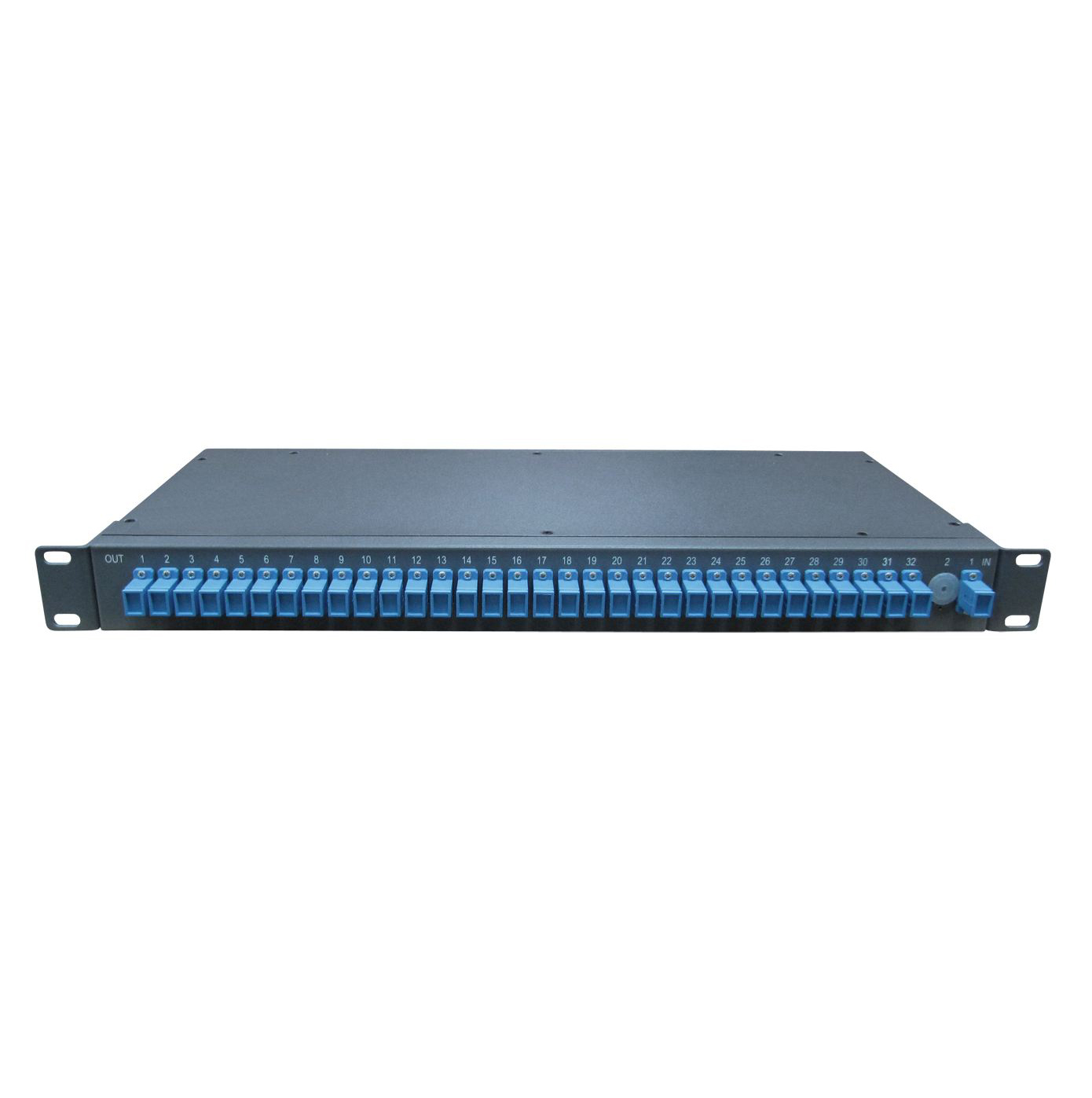

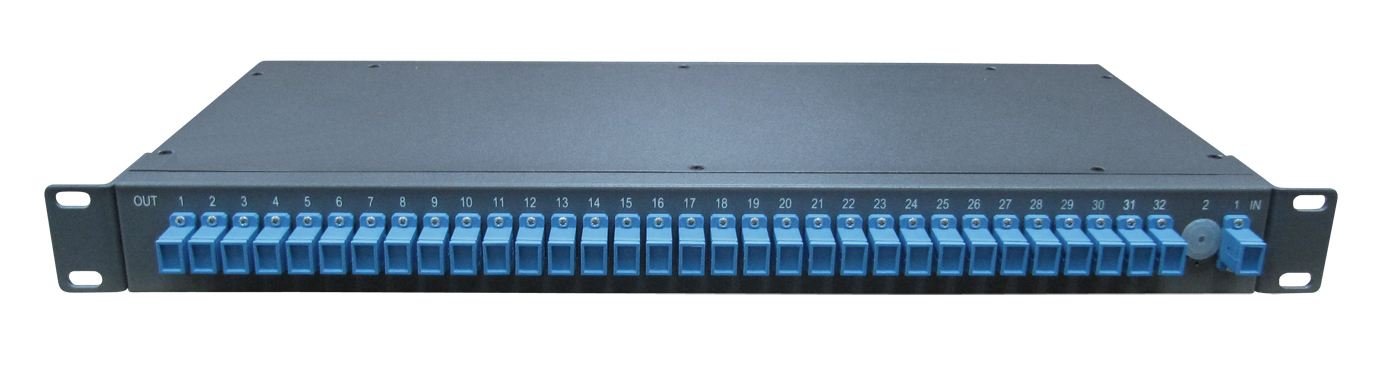

图一：机架式PLC采用金属盒体封装，可安装于19英寸1U标准机柜内，一般为成端型。主要应用于光缆配线箱、光纤配线架等。

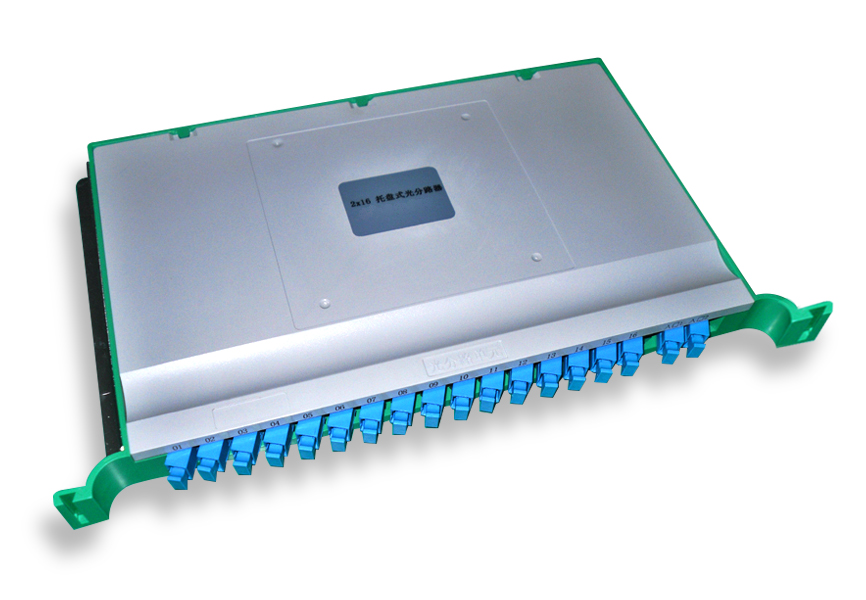

图二：托盘式PLC使用塑料盒封装，端口采用成端。一般有斜角卡式安装适配器。主要应用于配线架、光缆交接箱、光缆交接箱等。

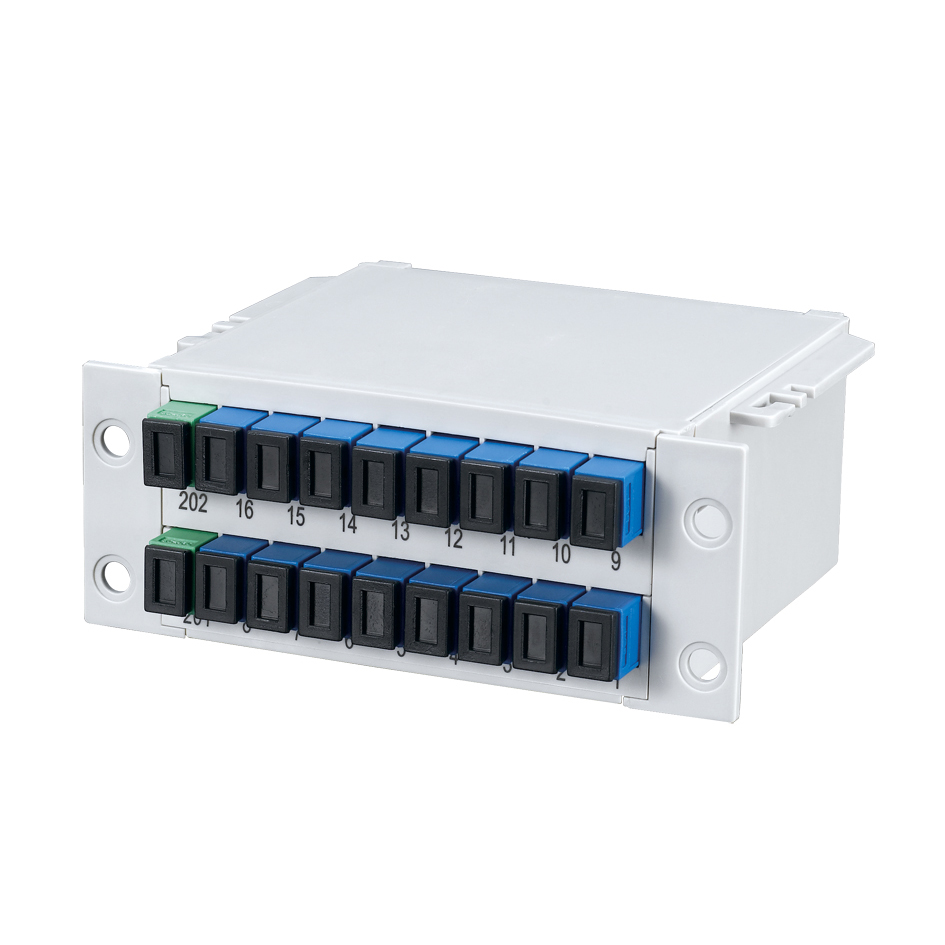

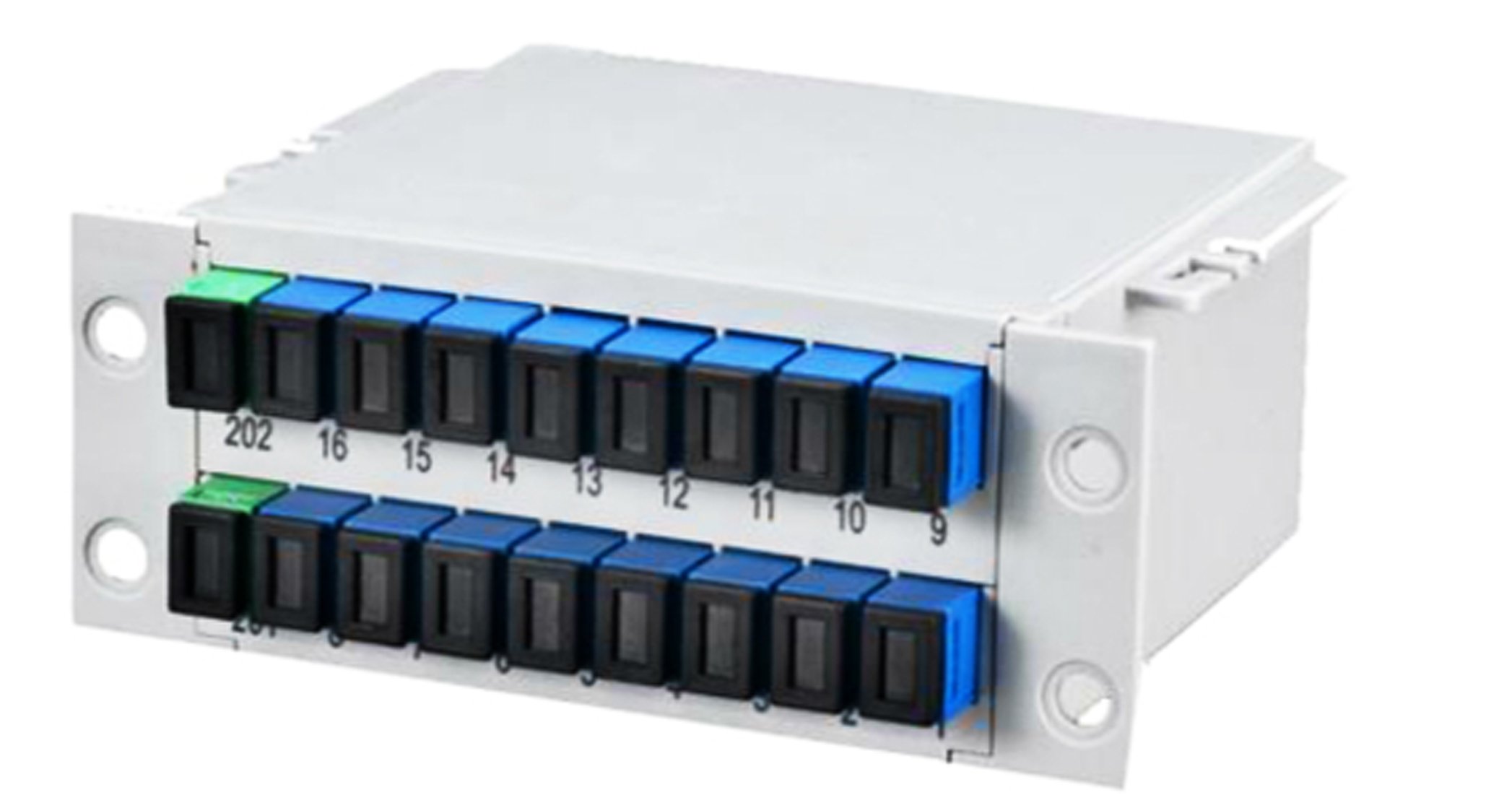

图三：插片式PLC使用ABS塑料盒封装，端口采用成端式。主要安装在光纤交接箱、光纤分歧箱。

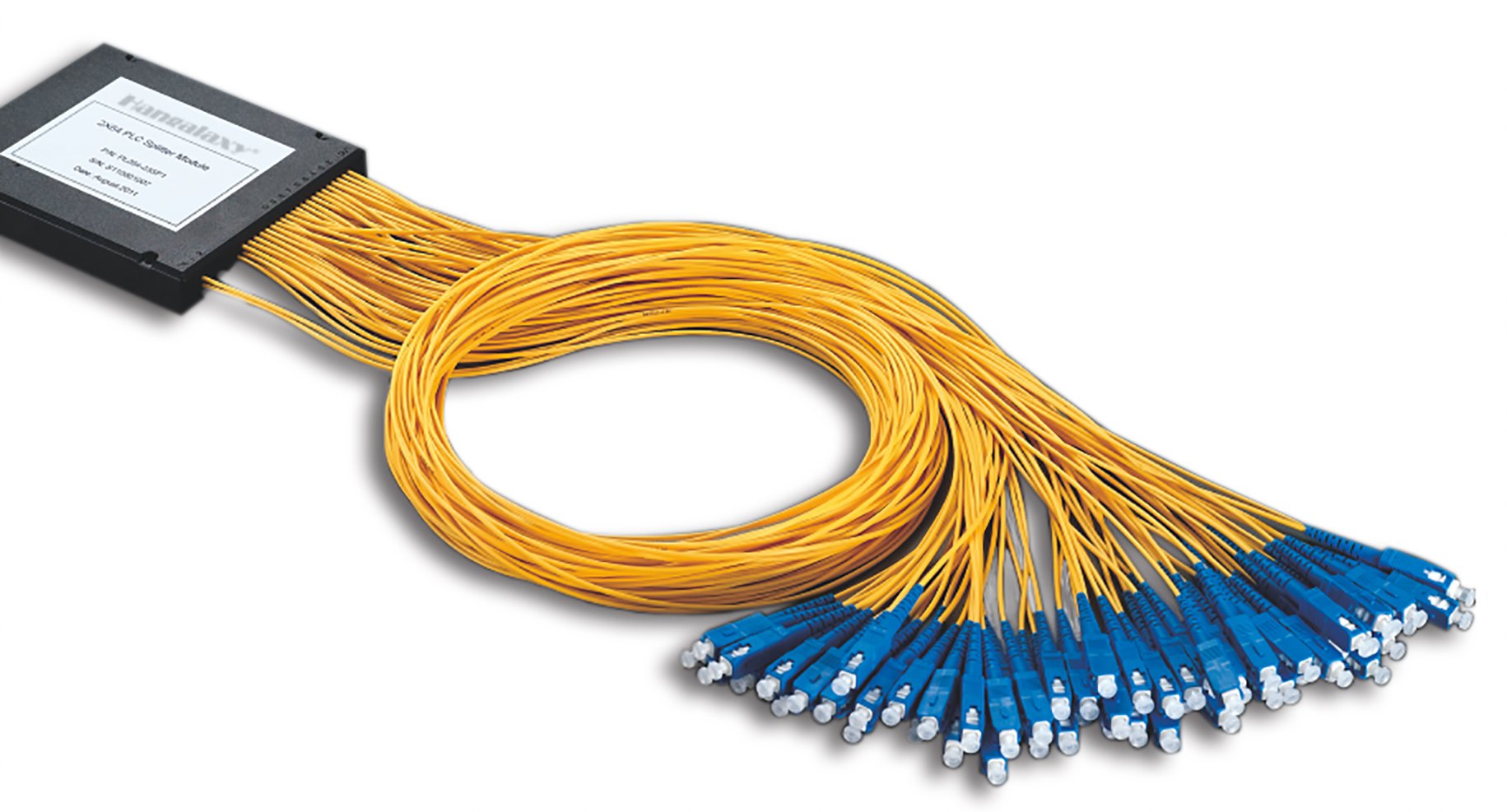

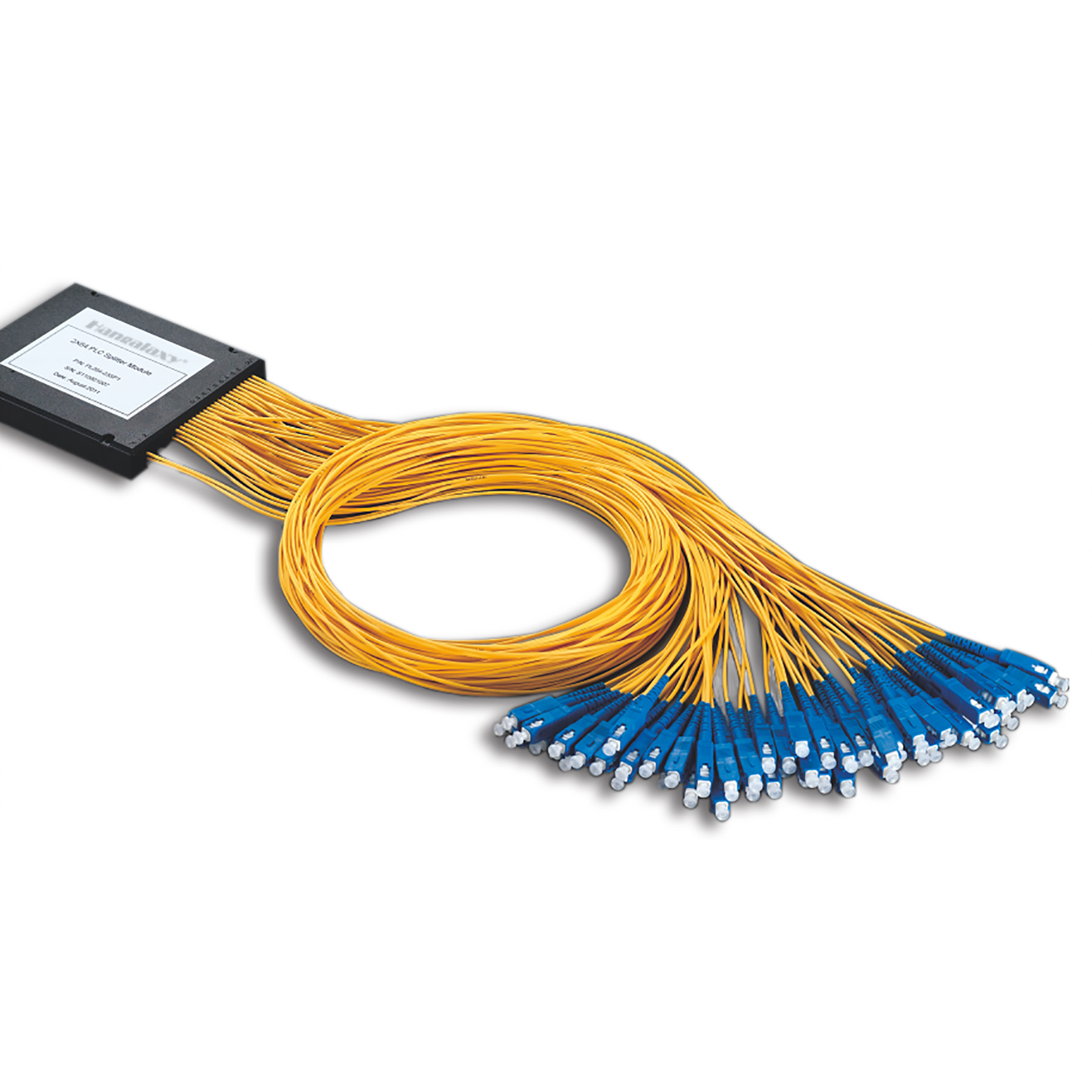

图四：模块型PLC使用ABS塑料盒封装，端口采用尾纤引出。出纤套管是0.9mm、2.0mm、3.0mm三种。主要应用于光纤分配箱、机架。

产品光学参数规格

参数(Parameter)	单位(Unit)		1×2	1×4	1×8	1×16	1×32	1×64	2×2	2×4	2×8	2×16	2×32	2×64
	U级(Upstage Grade)
插入损耗在常温 (Insertion Loss at 23℃)	最大值(Max)	dB	3.5	6.8	9.9	13.2	16.3	19.6	3.8	7.1	10.2	13.5	16.6	19.9
损耗均匀性 (Channel Uniformity)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.50	2.00	0.80	0.80	0.80	1.00	1.50	2.00
波长相关损耗(WDL)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.00	1.00	0.80	0.80	0.80	1.00	1.00	1.00
偏报相关损耗 (PDL)	最大值(Max)	dB	0.20	0.30	0.30	0.30	0.30	0.50	0.20	0.30	0.30	0.30	0.30	0.50
	A级(Advanced Grade)
插入损耗在常温 (Insertion Loss at 23℃)	最大值(Max)	dB	3.7	7.0	10.1	13.4	16.6	19.9	4.0	7.3	10.4	13.7	16.9	20.2
损耗均匀性 (Channel Uniformity)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.50	2.00	0.80	0.80	0.80	1.00	1.50	2.00
波长相关损耗(WDL)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.00	1.00	0.80	0.80	0.80	1.00	1.00	1.00
偏报相关损耗 (PDL)	最大值(Max)	dB	0.20	0.30	0.30	0.30	0.30	0.50	0.20	0.30	0.30	0.30	0.30	0.50
	P级(Premium Grade)
插入损耗在常温 (Insertion Loss at 23℃)	最大值(Max)	dB	3.9	7.2	10.3	13.6	16.9	20.2	4.2	7.5	10.6	13.9	17.2	20.5
损耗均匀性 (Channel Uniformity)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.50	2.00	0.80	0.80	0.80	1.00	1.50	2.00
波长相关损耗(WDL)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.00	1.00	0.80	0.80	0.80	1.00	1.00	1.00
偏报相关损耗 (PDL)	最大值(Max)	dB	0.20	0.30	0.30	0.30	0.30	0.50	0.20	0.30	0.30	0.30	0.30	0.50
	S级(Standard Grade)
插入损耗在常温 (Insertion Loss at 23℃)	最大值(Max)	dB	4.1	7.4	10.5	13.8	17.2	20.5	4.4	7.7	10.9	14.1	17.5	20.8
损耗均匀性 (Channel Uniformity)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.50	2.00	0.80	0.80	0.80	1.00	1.50	2.00
波长相关损耗(WDL)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.00	1.00	0.80	0.80	0.80	1.00	1.00	1.00
偏报相关损耗 (PDL)	最大值(Max)	dB	0.20	0.30	0.30	0.30	0.30	0.50	0.20	0.30	0.30	0.30	0.30	0.50
工作波长 (Operating wavelength)	nm		1260～1650
回波损耗 (Return Loss)	最小值(Min)	dB	55
方向性 (Directivity)	最小值(Min)	dB	55
Remark: 1.以上参数不包括连接器。 2.带连接器时插损规格增加0.2dB。 3.每增加一个适配器时，插入耗损规格在上面的基础上增加0.2dB。

产品尺寸表

1.裸纤式PLC

参数/(Parameter)	单位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
裸纤型光分路器 (Basic Type PLC Splitter)	（高×宽×长）（H×W×L）mm	4×4×40			4×4×50	4×7×55	4×12×60
参数/(Parameter)	单位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
裸纤型光分路器 (Basic Type PLC Splitter)	（高×宽×长）（H×W×L）mm	4×5×50		4×7×65			/

2.微型封装PLC

参数/(Parameter)	单位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
微型模块式光分路器 (900um SFF Type PLC Splitter)	（高×宽×长）（H×W×L）mm	4×7×50		4×7×55	4×12×60	6×20×80	6×40×100
参数/(Parameter)	单位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
微型模块式光分路器 (900um SFF Type PLC Splitter)	（高×宽×长）（H×W×L）mm	4×7×65			6×20×80	6×20×100	6×40×100

3.分支器型PLC

参数/(Parameter)	单位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
分支器型光分路器 (900um Fan-out Type PLC Splitter)	（高×宽×长）（H×W×L）mm	4×4×40			4×4×50	4×7×55	4×12×60
参数/(Parameter)	单位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
分支器型光分路器 (900um Fan-out Type PLC Splitter)	（高×宽×长）（H×W×L）mm	4×4×50		4×7×65			4×12×60

4.盒式封装PLC

参数/(Parameter)	单位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
盒式光分路器 (Cassette Type PLC Splitter)	（高×宽×长）（H×W×L）mm	10×80×100			18×80×120	18×115×140
参数/(Parameter)	单位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
盒式光分路器 (Cassette Type PLC Splitter)	（高×宽×长）（H×W×L）mm	10×80×100			18×80×120	18×115×140

5.机架式PLC

参数/(Parameter)	单位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
机架式光分路器 (Rack Type PLC Splitter)	（高×宽×长）（H×W×L）mm	482×240×45					482×240×89
参数/(Parameter)	单位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
机架式光分路器 (Rack Type PLC Splitter)	（高×宽×长）（H×W×L）mm	482×240×45					482×240×89

6.托盘式PLC

参数/(Parameter)	单位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
托盘式光分路器 (Tray Assembly Type PLC Splitter)	（高×宽×长）（H×W×L）mm	345×195×25				345×195×50
参数/(Parameter)	单位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
托盘式光分路器 (Tray Assembly Type PLC Splitter)	（高×宽×长）（H×W×L）mm	345×195×25				345×195×50

7.插片式PLC

参数/(Parameter)	单位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
插片式封装光分路器模组 (Flat Quick-Connect Termination Type PLC Splitter Module)	（高×宽×长）（H×W×L） mm	130×100×25			130×100×50	130×100×76 130×100×102	130×100×154
参数/(Parameter)	单位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
插片式封装光分路器模组 (Flat Quick-Connect Termination Type PLC Splitter Module)	（高×宽×长）（H×W×L） mm	130×100×25			130×100×50	130×100×76 130×100×102	130×100×154 130×100×206
