性能指标：
|
项目 |
规格参数 |
|
适用连接器类型 |
MPO或MTP |
|
光纤类型 |
单模 多模（PC） |
|
工作波长范围 |
1250~1650nm，850nm，1300nm |
|
测试波长 |
1310nm，1550nm，850nm，1300nm |
|
端面研磨类型 |
MPO：APC；分支端连接器：UPC或APC MPO：PC；分支端连接器：UPC或APC |
|
插入耗损 |
MPO：典型值≤0.4dB，最大值≤0.5dB 分支端连接器：典型值≤0.2dB，最大值≤0.3dB |
|
回波耗损 |
MPO：APC≥50dB 分支端连接器：UPC≥50dB，APC≥60dB 分支端连接器≥35dB |
|
适用光缆类型 |

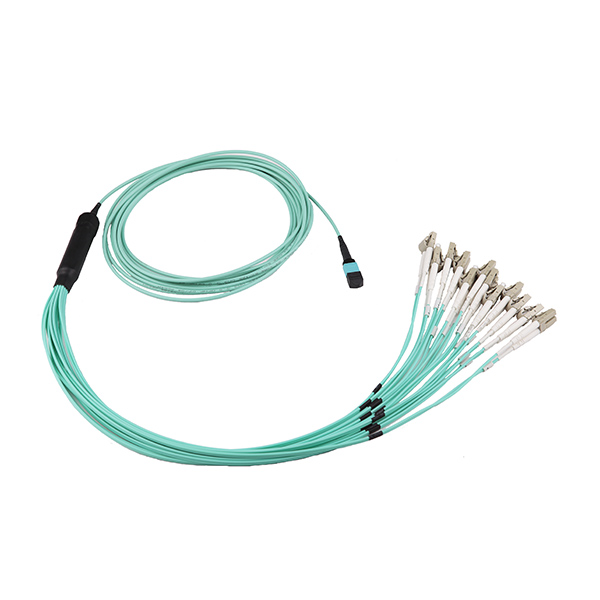

MPO端：带状光缆，束状光缆；分支端连接器：2.0或0.9mm松套管扇出 |
|
可重复性 |
≤0.10dB |
|
可交换性 |
≤0.20dB |
|
耐久性 |
插拔500次典型变化值≤0.2dB |
|
竖直拉力 |
0.9mm光缆除外或客户要求 |
|
工作温度 |
-20℃~+70℃ |
|
存储温度 |
-40℃~+85℃ |
机械性能：
|
光缆芯数 |
12 |
24 |
48 |
72 |
96 |
144 |
|
分支长度（cm） |
30~150 |
|
最大安装拉力（N） |
500 |
500 |
700 |
700 |
700 |
700 |
|
光缆最小弯曲半径(静态)mm |
10倍光缆外径 |
|
光缆最小弯曲半径（动态）mm |
20倍光缆外径 |
|
工作温度(℃)： |
-20℃～+60℃ |
订购信息：
|
产品编号 |
产品描述 |
订货单位 |
|
10153-A-B-C |

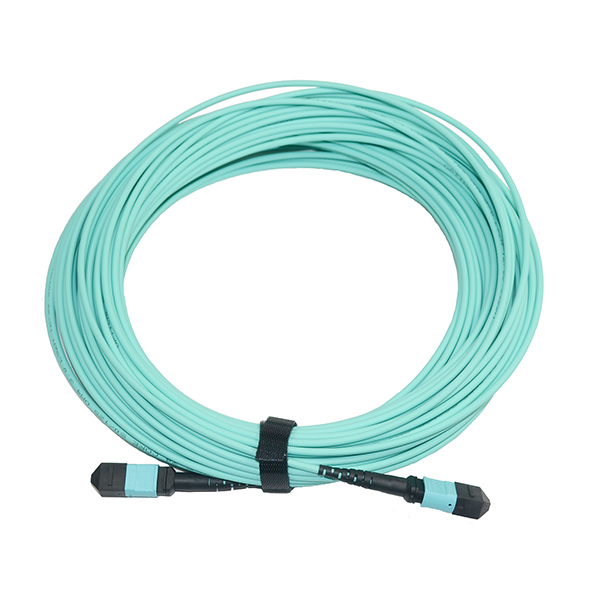

多模OM3（50/125um 抗微弯光纤），MPO预端接主干光缆 |
条 |
|
10153-A-B-C |
多模OM4（50/125um抗微弯光纤），MPO预端接主干光缆 |
条 |
|
10109-A-B-C |

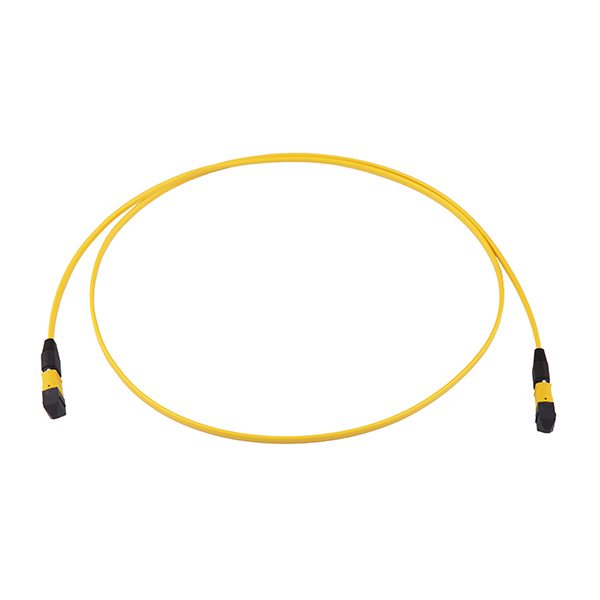

单模OS2（9/125um），MPO预端接主干光缆 |
条 |
|
10175-A-B-C |
单模（G657A2抗微弯光纤），MPO预端接主干光缆 |
条 |
备注：本公司所有数据中心光缆如无特殊要求均采用低烟无卤（LSZH）护套。
”A” 表示：光缆芯数（012-12芯、096-96芯、144-144芯………..）
“B” 表示：MPO连接器芯数（08-8芯、12-12芯、24-24芯）
“C”表示： 光缆总长度（010-10米、100-100米）
示例： 10153-24-12-30
产品描述：多模万兆OM3（50/125um 抗微弯光纤），24芯MPO-MPO预端接主干光缆30米，采用12芯MPO连接器
